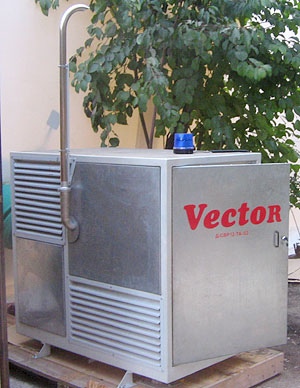

Блок аварийного нагнетания воздуха (БАНВ) предназначен для поддержания избыточного давления воздуха внутри воздухоопорного сооружения (ВОС) в заданных пределах при его автономном режиме работы.
Блок включается в работу автоматически в следующих случаях:
- при отсутствии напряжения в цепи питания основного нагнетающего вентилятора;
- при падении давления внутри ВОС, что может быть связано, например, с повышенным расходом воздуха через шлюзовые двери или с появлением дополнительных утечек через оболочку либо в местах соединения оболочки с фундаментом.
Технические характеристики
Габаритные размеры, мм | 1670х800х1220 |
Вес, кг | 300 |
Диапазон рабочих температур | -20C +40C |
Мощность двигателя, кВт | 6,5 |
Обороты вентилятора, 1/мин | 1400 |
Расход воздуха, куб.м./час | 15000 |
Вместимость бака, л | 35 |
Давление воздуха, Па | 300-350 |
Мощность потребляемой электроэнергии, Вт | 200 |
Емкость аккумуляторной батареи, Ахчас | 100 |
Устройство блока аварийного нагнетания воздуха
В состав блока аварийного нагнетания воздуха входят:
- рама с панелями;
- центробежный вентилятор серии СВРС с двойным воздухоприемником;
- дизельный двигатель (модель L100AE-DEGMS9YC-12) производства фирмы YAHNMAR;
- бак для горючего вместимостью 35л.;
- аккумуляторная батарея емкостью 100 а/ч;
- щит управления;
- автоматическое зарядное устройство.
Вентилятор и двигатель смонтированы на отдельных рамах, которые соединены с рамой блока с помощью резиновых виброизоляторов. Панели блока служат для защиты внутренних агрегатов от внешних воздействий (снега, дождя) и крепятся к раме блока. БАНВ разделен перегородкой, уменьшающей возможность попадания паров топлива и выхлопных газов в воздушный тракт вентилятора. Крутящий момент двигателя передается на вал посредством клиноременной передачи. Натяжение ремней осуществляется двумя натяжителями с резьбой.
Уровень горючего в баке контролируется датчиком уровня горючего.
Вся информация о давлении воздушной среды ВОС, о наличии топлива в баке, об уровне заряда аккумуляторной батареи, о работе двигателя выводится на щит управления.
Принцип работы блока аварийного нагнетания воздуха
Блок аварийного нагнетания воздуха имеет два режима работы: автоматический и ручной. Выбор режима осуществляется через панель управления, расположенную в щите управления.
В автоматическом режиме отслеживается избыточное давление в ВОС и при его снижении до заданного минимального значения происходти запуск двигателя, одновременно со срабатыванием звукового сигнального устройства. При достижении заданного максимального уровня избыточного давления в ВОС двигатель останавливается. По желанию БАНВ может быть оборудован световым сигнальным устройством (мигалкой), работающим параллельно со звуковым сигналом.
При необходимости в ручном запуске, устанавливается ручной режим работы в панели управления.
Блок аварийного нагнетания воздуха устанавливается на сплошном бетонном фундаменте на расстоянии 1.5 - 2 м от здания (определяется планировкой и длинной соединительного тубуса).
